基地建设

0.4kV低压绝缘线路架设及接户线安装实训场地
时间:2018-01-05 17:15    发布者:    浏览量:97844

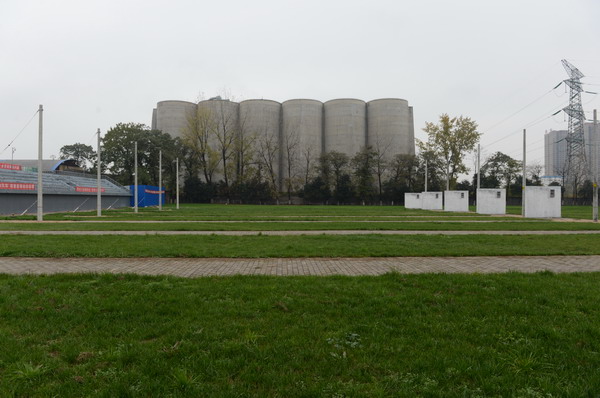

该场地农网运检专业团体技能项目使用场地。现场共有8个工位(71),7个为竞赛用工位,1个为备用工位。每个工位自东向西依次为1#、2#、3#杆,组成一个耐张段,场地电杆采用拔梢砼杆Φ190×10米,电杆埋深2米,底部设置半径2.5米、深0.3米细砂坑,耐张段长度为76米。1#杆(东边)为电源侧,拉线已经安装完毕,参赛选手安装低压横担(1.5米双横担)2#杆(中)为直线杆,参赛选手在2#杆上安装直线横担及接户线(B、N单相)。3#杆为低压段杆,拉线已经安装完毕,参赛选手安装终端横担,并紧线用户的接户线墙,墙高2.7米,宽3米,与线路方向平行布置,距2#杆6米,用户侧第一支撑物门型架距地面2.5米,已安装完毕,计量箱距地1.8米已安装完毕。此项目可完成相关工种人员技能培训、技能鉴定工作及各类技术比武、竞赛等工作。
